Cảm biến nhận dạng màu

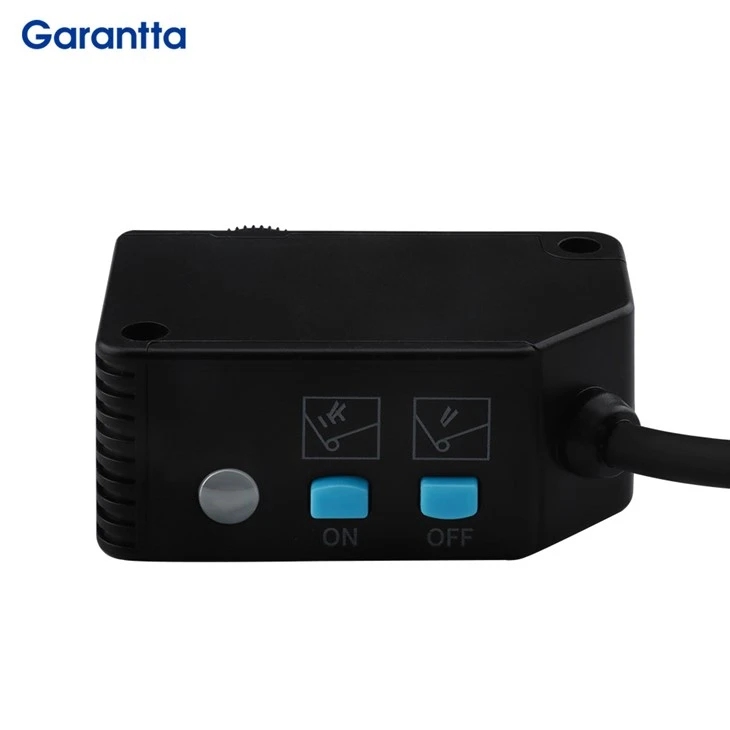

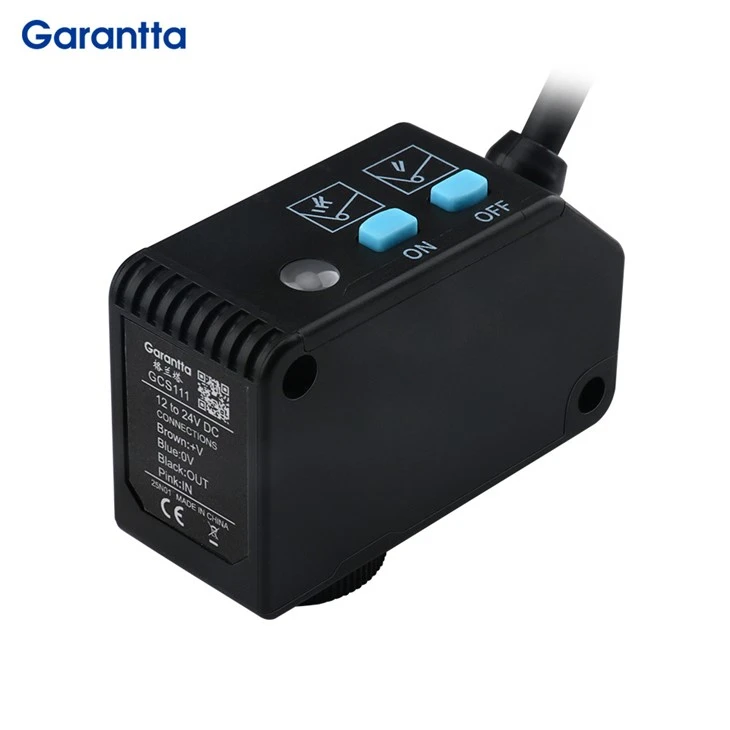

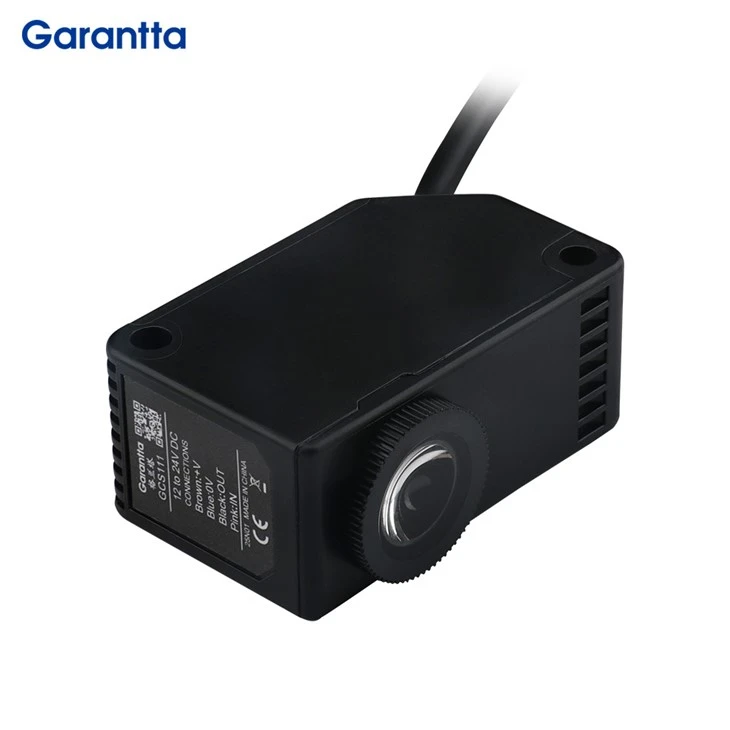

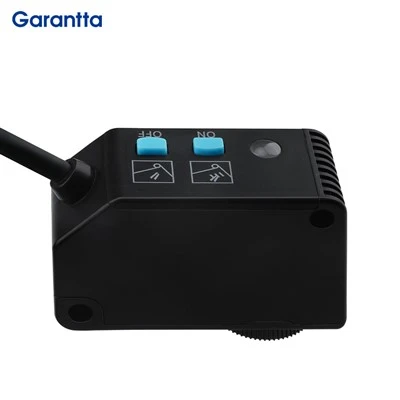

Garantta GCS111 là Cảm biến nhận dạng màu dựa trên nguồn sáng LED ba màu RGB, được thiết kế để mang lại độ chính xác cao và dễ vận hành. Nó được sử dụng rộng rãi trong các dây chuyền sản xuất yêu cầu khả năng nhận dạng màu sắc-có độ chính xác cao, chẳng hạn như trong đóng gói và in ấn. Công nghệ phát hiện lõi của nó sử dụng nguồn sáng LED ba màu RGB- và hệ thống quang học phản chiếu đồng trục, cung cấp điểm phát hiện cực kỳ nhỏ khoảng 1 mm × 5 mm.

Nó có các chế độ phát hiện thông minh, bao gồm chế độ đánh dấu màu (tốc độ{0}siêu cao, 45µs) và chế độ màu (độ chính xác cao, 150µs) và có chức năng chọn đèn LED tự động tối ưu. Cài đặt giảng dạy chỉ bằng một nút-cho phép bạn học dễ dàng: chỉ cần hướng cảm biến vào dấu màu và nhấn nút. Với xếp hạng bảo vệ IP67, nó có khả năng chống thấm nước và chống bụi, phù hợp với môi trường công nghiệp từ -10 độ đến +55 độ . Điện áp hoạt động: 12-24V DC; Loại đầu ra: Có sẵn ở cả hai kiểu đầu ra NPN và PNP; Khoảng cách phát hiện: 10 mm ± 3 mm.

1. Định vị con trỏ cho máy đóng gói/đóng gói-túi: Kiểm soát vị trí nạp, hàn kín, cắt và mã hóa của túi hoặc màng đóng gói, đảm bảo rằng mỗi hành động được thực hiện tại một vị trí cố định trên mẫu.

2. In nhãn và cắt khuôn: Phát hiện các dấu màu được in trên nhãn tự dính-để kiểm soát vị trí chính xác của việc cắt và rạch khuôn-.

3. Đăng ký in: Khi in nhiều màu,-nó phát hiện các dấu đăng ký để hỗ trợ máy căn chỉnh màu. Phân loại và phân loại sản phẩm: Ví dụ như phân loại bao bì kẹo có hương vị khác nhau theo màu sắc, hay phân loại các loại hộp đóng gói thuốc.

4. Kiểm tra bao bì phức tạp: Xác định đáng tin cậy các khu vực đánh dấu màu cụ thể trên màng bao bì có hoa văn màu.

5. Phát hiện bề mặt phản chiếu hoặc kim loại: Thông qua hệ thống quang học phản xạ đồng trục, nó có thể phát hiện hiệu quả các dấu hiệu trên bề mặt phản chiếu như băng dính gắn trên lá kim loại.

Hỏi: Làm cách nào để thực hiện bảo trì và bảo trì hàng ngày Cảm biến nhận dạng màu Mark GCS111?

Cảm biến nhận dạng màu Mark GCS111 được thiết kế chắc chắn và việc bảo trì tương đối đơn giản. Việc bảo trì hàng ngày đúng cách có thể kéo dài đáng kể tuổi thọ sử dụng và đảm bảo khả năng phát hiện ổn định.

Vệ sinh ống kính thường xuyên:

Tầm quan trọng: Nếu thấu kính trong suốt ở phía trước cảm biến bị bám bụi, dầu hoặc vết nước sẽ ảnh hưởng nghiêm trọng đến việc phát và thu ánh sáng, dẫn đến giảm độ nhạy hoặc thậm chí trục trặc.

Phương pháp: Lau nhẹ bằng vải mềm, không có xơ (chẳng hạn như vải lau thấu kính). Đối với những vết bẩn cứng đầu, hãy dùng tăm bông nhúng vào một lượng nhỏ cồn công nghiệp (cồn isopropyl) để làm sạch, sau đó lau khô bằng vải khô. Không sử dụng dung môi hữu cơ ăn mòn.

Kiểm tra độ kín lắp đặt:

Trên thiết bị rung liên tục hoặc hoạt động ở tốc độ-cao, hãy thường xuyên kiểm tra để đảm bảo các vít của cảm biến và giá đỡ của nó không bị lỏng, đảm bảo rằng vị trí lắp đặt và khoảng cách phát hiện không thay đổi.

Kiểm tra kết nối điện:

Thường xuyên kiểm tra cáp và đầu nối của cảm biến để đảm bảo không bị kéo, hư hỏng hoặc tiếp xúc kém. Đối với các kiểu máy-loại đầu nối (các kiểu máy có "-Z"), hãy đảm bảo phích cắm được khóa chắc chắn tại chỗ.

Xác minh hiệu suất:

Sau khi thiết bị đã chạy được một thời gian dài hoặc sau khi thay đổi lô sản phẩm, nếu điều kiện cho phép, hãy thực hiện lại quy trình-hướng dẫn bằng một nút để đảm bảo rằng cảm biến học tín hiệu tiêu chuẩn chính xác nhất.

Quản lý môi trường:

Mặc dù mức bảo vệ là IP67 nhưng tránh phun chất lỏng ăn mòn mạnh trực tiếp lên vỏ cảm biến. Khi vệ sinh toàn bộ máy, hãy cẩn thận không sử dụng-súng nước áp suất cao để phun trực tiếp vào cảm biến.

Câu hỏi: Những kỹ thuật vận hành và cân nhắc chính khi thực hiện "dạy{0} một chạm" bằng Cảm biến nhận dạng màu sắc GCS111 là gì?

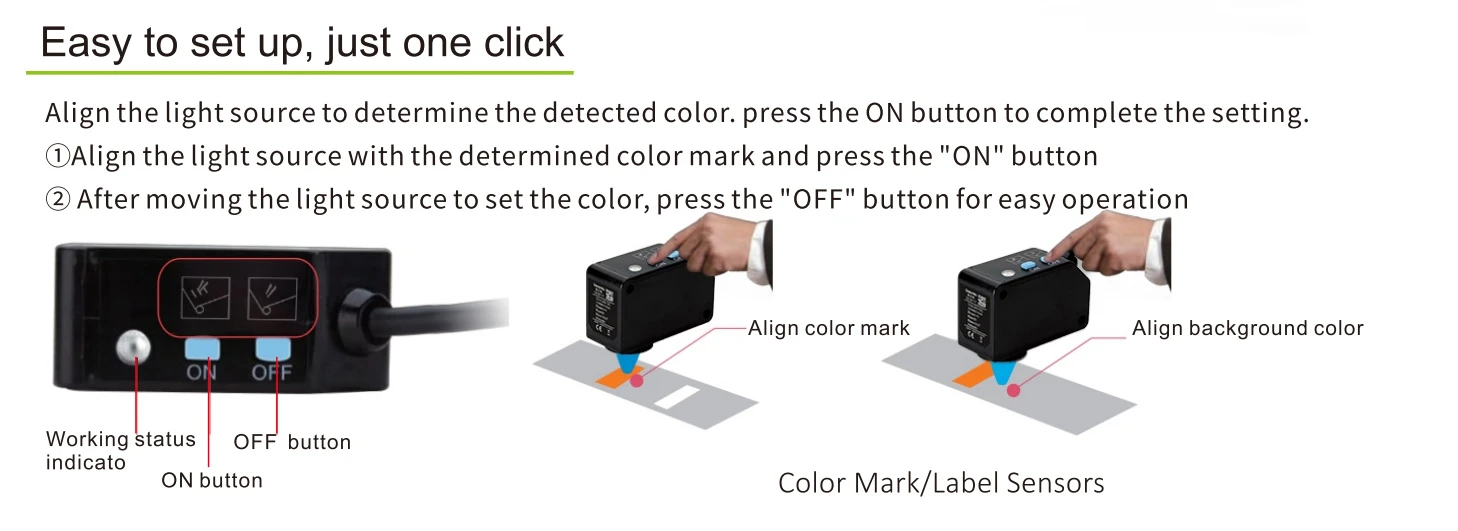

"Dạy một{0}}chạm" là cốt lõi của tính đơn giản của Cảm biến nhận dạng màu sắc GCS111, nhưng quy trình vận hành chính xác là nền tảng để đảm bảo khả năng phát hiện ổn định sau này.

Điều kiện tiên quyết cốt lõi: Trạng thái đối tượng mục tiêu:

Sử dụng “mẫu đủ tiêu chuẩn”: Đảm bảo dấu màu hoặc mẫu màu dùng để giảng dạy là mẫu chuẩn hoàn toàn đạt tiêu chuẩn, không tì vết. Nếu bản thân mẫu bị lỗi, cảm biến sẽ coi thông tin sai lệch là tiêu chuẩn.

Duy trì sự ổn định: Trong quá trình giảng dạy, cả đối tượng được phát hiện và bản thân cảm biến phải đứng yên để tránh dữ liệu giảng dạy không chính xác do rung hoặc chuyển động.

Bí quyết để căn chỉnh chính xác:

Do điểm sáng của Cảm biến nhận dạng màu Mark GCS111 rất nhỏ (1 mm × 5 mm), nên việc căn chỉnh hình ảnh trực tiếp có thể khó khăn. Một kỹ thuật thực tế trước tiên là đặt cảm biến vào chế độ phát hiện (bật nguồn), sau đó nhẹ nhàng di chuyển nó qua lại và sang trái và phải phía trên đối tượng mục tiêu, quan sát đèn báo đầu ra của nó (bật hoặc tắt ổn định). Vị trí mà đèn báo thay đổi nhạy và ổn định nhất là vị trí tốt nhất mà điểm sáng bao phủ hoàn toàn mục tiêu. Nhấn nút dạy lúc này sẽ chính xác nhất.

Lựa chọn chế độ đầu tiên:

Trước khi giảng dạy, hãy nhớ chọn "chế độ đánh dấu màu" hoặc "chế độ màu" cần thiết bằng nút "MODE" của cảm biến. Việc giảng dạy ở các chế độ khác nhau sử dụng các thuật toán học và so sánh khác nhau, ảnh hưởng trực tiếp đến hiệu quả phát hiện.

Xác minh và tinh chỉnh:

Sau khi giảng dạy xong, hãy chắc chắn để xác minh kết quả. Di chuyển cảm biến ra xa, sau đó căn chỉnh lại với đối tượng mục tiêu và quan sát xem đèn báo có phản hồi ổn định và chính xác hay không. Bạn có thể kiểm tra một số mẫu (hoặc nền) đủ tiêu chuẩn và không đủ tiêu chuẩn để xác nhận hiệu quả.

Nếu quan sát thấy khả năng phát hiện không ổn định, hãy thử thực hiện nhiều hướng dẫn ở các vị trí khác nhau (ví dụ: trung tâm hoặc cạnh của dấu màu) để cho phép cảm biến thu được dữ liệu toàn diện hơn.
