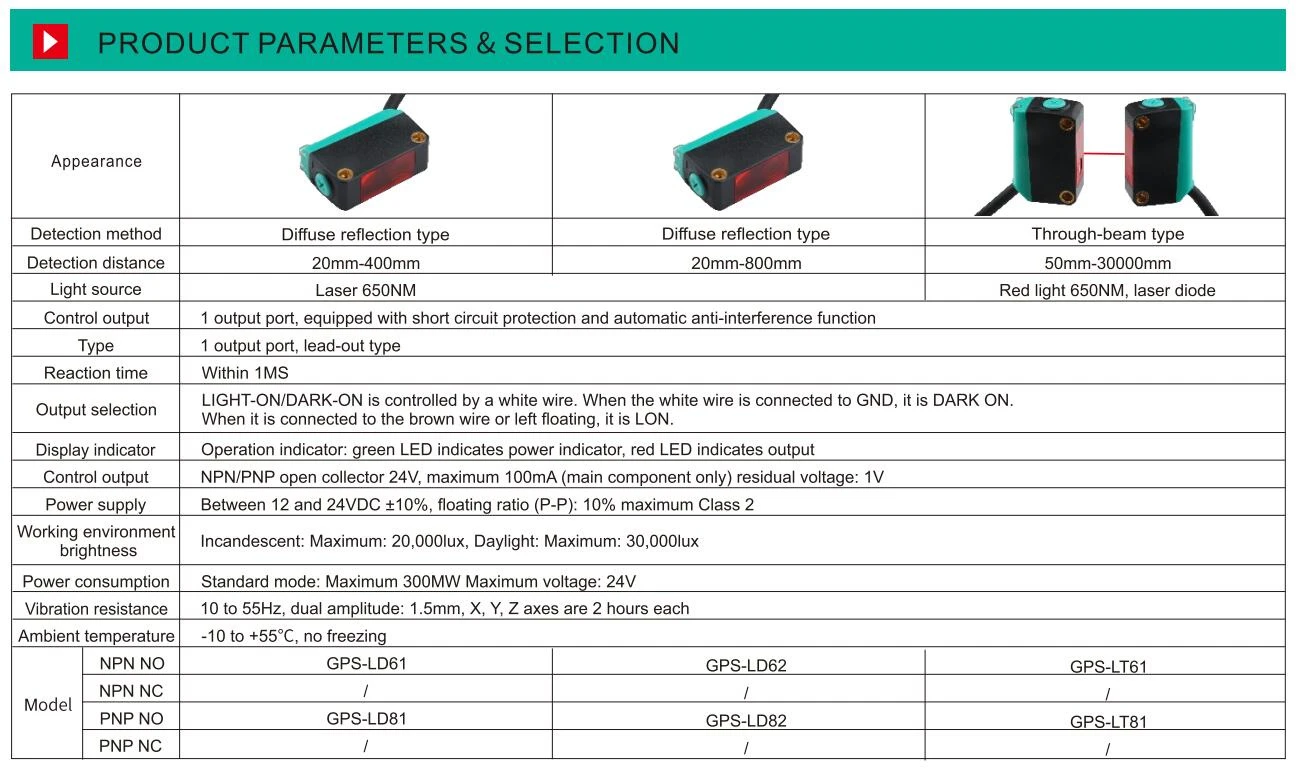

Thông số kỹ thuật

Kích thước & Dây điện

Cảm biến chùm tia laze là một cảm biến không tiếp xúc-được sử dụng phổ biến, thường bao gồm một bộ phát và một bộ thu. Cảm biến này có thể phát hiện khoảng cách hoặc vị trí bằng cách đo sự thay đổi dòng quang điện giữa hai bộ phận. Loại cảm biến này thường được sử dụng trong-dây chuyền sản xuất tự động có độ chính xác cao, gia công cơ khí và các lĩnh vực khác. Cảm biến bức xạ là một cảm biến không tiếp xúc-được sử dụng phổ biến, thường bao gồm một bộ phát và một bộ thu. Cảm biến này có thể phát hiện khoảng cách hoặc vị trí bằng cách đo sự thay đổi dòng quang điện giữa hai bộ phận. Loại cảm biến này thường được sử dụng trong-dây chuyền sản xuất tự động có độ chính xác cao, gia công cơ khí và các lĩnh vực khác.

Hướng dẫn sử dụng cảm biến chùm tia laser

1. Sử dụng thường xuyên

Bộ phát và bộ thu của cảm biến quang điện phản xạ được gắn tương đối trên cùng một trục quang. Khi có một vật thể ở giữa, hãy phát hiện vật thể dựa trên sự thay đổi của ánh sáng truyền qua và đưa vật thể đó ra ngoài.

2. Hướng dẫn cài đặt

Công tắc quang điện có thể được lắp đặt trực tiếp trên lỗ lắp hoặc giá đỡ.

3. Hướng dẫn điều chỉnh

Căn chỉnh bộ phát và bộ thu ánh sáng rồi kết nối cả hai với nguồn điện. Tại thời điểm này, đèn LED màu xanh lá cây sẽ sáng liên tục. Nếu đèn LED màu cam cũng sáng liên tục thì cần kiểm tra công tắc quang điện xem chúng có nằm trên cùng một trục quang hay có vật cản nào không.

4. Phát hiện đối tượng

Đặt đối tượng phát hiện vào chùm tia phát ra sao cho điểm sáng rơi vào đối tượng, lúc này đầu thu không nhận được ánh sáng, đèn LED màu cam sẽ sáng lên

5. Biện pháp bảo trì

Chúng tôi khuyên bạn nên thường xuyên vệ sinh bề mặt ống kính và kiểm tra xem các khớp nối và ốc vít có bị lỏng không

Các bước lựa chọn cảm biến chùm tia laser

Còn khoảng cách phát hiện thì sao?
Còn làm việc với nguồn điện AC hoặc DC thì sao?
Xác nhận môi trường làm việc đặc biệt tiêu chuẩn của bạn
Chọn các phương pháp phát hiện: loại thông qua{0}}chùm tia, loại phản xạ retro, loại phản xạ khuếch tán, loại triệt tiêu nền
Phương thức kết nối: loại đầu ra hai/ba/4 dây dẫn{0}}, loại đầu nối
Dạng đầu ra: NPN NO NC; PNP KHÔNG NC
Xác định mô hình cơ thể
Tệp đính kèm: Đầu nối và bảng phản xạ

Câu hỏi thường gặp

Hỏi: Những lưu ý khi sử dụng cảm biến chùm tia laser vuông:

Trả lời: 1) Không nên lắp đặt cảm biến ở những vị trí sau: ánh nắng trực tiếp, nhiệt độ cao, những khu vực có thể hình thành sương giá hoặc khu vực có khí ăn mòn.
2) Không sử dụng cùng một ống dẫn dây hoặc ống dẫn như đường dây điện hoặc đường dây điện hoặc sử dụng dây có vỏ bọc để nối dây.
3) Dây kết nối không được quá mỏng và chiều dài không được quá dài.
4) Sau khi bật nguồn, cần đợi một khoảng thời gian nhất định trước khi tiến hành kiểm tra.

Q: Yêu cầu về quá trình cài đặt Cảm biến chùm tia Laser:

Trả lời: Phương pháp lắp đặt cảm biến là chính xác và phải điều chỉnh vị trí hoặc độ nhạy của cảm biến sau khi lắp đặt để cảm biến có thể phát hiện chính xác tín hiệu tương ứng. Các yêu cầu quá trình cài đặt của mạch:
1) Việc lựa chọn dây kết nối là chính xác.
2) Các điểm kết nối của mạch đáng tin cậy và chắc chắn, chiều dài tối đa của dây đồng lộ ra không thể vượt quá 2 mm.
3) Tất cả các dây đi vào hàng dây phải được đánh số và lắp ống số.
4) Số lượng dây kết nối tối đa cho cùng một khối đầu cuối không được vượt quá 2. Yêu cầu về an toàn khi lắp đặt: Trong quá trình lắp ráp cần tuân thủ nguyên tắc “an toàn là trên hết”,

Hỏi: Vui lòng đọc kỹ các yêu cầu sau sau khi sử dụng Cảm biến chùm tia Laser

Trả lời: 1) Sử dụng tuốc nơ vít thẳng hoặc chéo, kìm mũi nhọn và kìm tuốt dây đúng cách để tránh tai nạn thương tích ở tay do tuốc nơ vít hoặc kìm gây ra trong quá trình vận hành;
2) Sau khi quá trình cài đặt hoàn tất và hệ thống dây điện được xác nhận là chính xác, nguồn điện có thể được gửi đi kiểm tra.
3) Việc tháo gỡ và lắp ráp phải được thực hiện trong tình trạng mất điện.
4) Khi sử dụng dụng cụ để đo trực tiếp phải tuân thủ các quy định về an toàn khi sử dụng dụng cụ.
5) Trong quá trình lắp đặt, không dùng dụng cụ gõ vào các bộ phận lắp đặt để tránh làm hỏng thiết bị.
