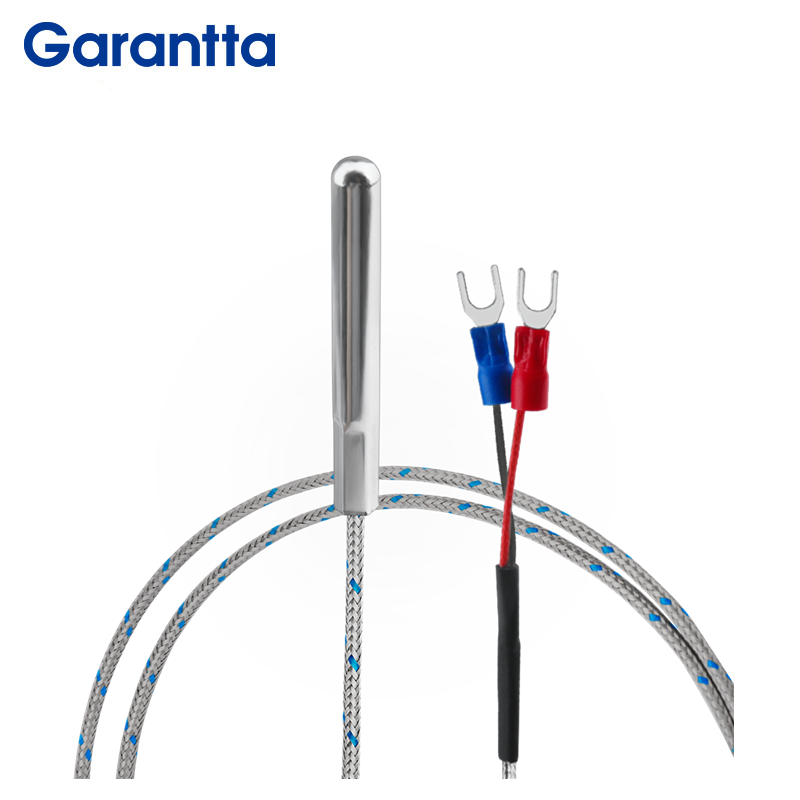

Nguyên lý đo nhiệt độ của Đầu dò cặp nhiệt điện dạng kim dựa trên hiệu ứng Seebeck. Nó bao gồm hai dây dẫn kim loại khác nhau (thường là niken-crom và niken-silicon) được hàn với nhau ở một đầu để tạo thành "điểm nối đo" (điểm nối nóng), trong khi đầu kia vẫn mở hoặc được kết nối với một dụng cụ để tạo thành "điểm nối tham chiếu" (điểm nối lạnh). Khi có sự chênh lệch nhiệt độ giữa điểm nối đo và điểm nối tham chiếu, điện áp yếu (điện thế nhiệt) tỷ lệ thuận với chênh lệch nhiệt độ sẽ được tạo ra trong mạch. Bằng cách đo điện áp này, nhiệt độ tại điểm nối đo có thể được tính toán.
Thuận lợi
1. Chắc chắn và bền bỉ: Cặp nhiệt điện là thiết bị bền bỉ, có khả năng chống sốc và rung tốt, phù hợp với môi trường nguy hiểm và khắc nghiệt.
2. Phản ứng nhanh: Do kích thước nhỏ và khả năng tỏa nhiệt thấp nên cặp nhiệt điện phản ứng nhanh với sự thay đổi nhiệt độ, đặc biệt là khi tiếp xúc với mối nối cảm biến. Chúng phản ứng với sự thay đổi nhiệt độ trong vòng hàng trăm mili giây.
3. Không-tự làm nóng: Vì Đầu dò cặp nhiệt điện dạng kim không yêu cầu nguồn điện kích thích nên nó không có xu hướng tự-làm nóng và vốn rất an toàn.
Câu hỏi thường gặp
Hỏi: Các loại đầu dò phổ biến của Đầu dò cặp nhiệt điện dạng kim là gì? Tôi nên chọn một cái dựa trên kịch bản ứng dụng như thế nào?
Trả lời: Kiểu dáng và chất liệu của đầu dò là những yếu tố lựa chọn quan trọng, chủ yếu phụ thuộc vào môi trường đo, phạm vi nhiệt độ và môi trường.
Theo vật liệu và ống bảo vệ:
Thép không gỉ (ví dụ 304, 316L): Được sử dụng phổ biến nhất, phù hợp với hầu hết các chất lỏng, khí và môi trường ăn mòn nhẹ, có giới hạn nhiệt độ khoảng 900 độ.
Thép không gỉ/Hợp kim Inconel ở nhiệt độ cao-: Được sử dụng cho nhiệt độ cao hơn (ví dụ: trên 1200 độ ) hoặc môi trường oxy hóa mạnh.
Với-lớp phủ chống ăn mòn (ví dụ: PTFE/Teflon): Thích hợp cho các chất lỏng có tính ăn mòn cao như axit và bazơ mạnh.
Theo hình dạng đầu dò và phương pháp lắp đặt:
Đầu dò thẳng: Mục đích chung, dùng để đưa vào chất lỏng, không khí hoặc đường ống.
Đầu dò góc cong/phải{0}}: Thuận tiện cho việc lắp đặt trong không gian hạn chế hoặc các hướng cụ thể.
Kiểu lắp đặt bằng ren: Cố định vào thiết bị hoặc đường ống thông qua ren (ví dụ: M6, G1/2"), mang lại khả năng bịt kín tốt và ngăn ngừa bong tróc.
Với loại mặt bích lắp: Dùng cho bồn chứa lớn hoặc đường ống cần cố định chắc chắn và bịt kín tốt.
Gợi ý lựa chọn:
Đo chất lỏng/độ sâu chèn: Chọn đầu dò thẳng có chiều dài vừa đủ, có vật liệu chống ăn mòn.
Đo khí/hơi đường ống: Ưu tiên các mẫu có ren hoặc mặt bích để đảm bảo độ kín.
Đo bề mặt hoặc không gian hạn chế: Có thể sử dụng đầu dò cong hoặc nhọn.
Yêu cầu về đáp ứng tần số-cao: Chọn đầu dò nhọn, đường kính-nhỏ, bọc thép.
Hỏi: Điều gì khiến giá trị nhiệt độ của máy đo chỉ số Đầu dò cặp nhiệt điện kim nhảy ngẫu nhiên?
2. Đường dây đo bị hỏng gây đứt mạch hoặc nối đất từng đợt.
3. Lắp đặt không đầy đủ hoặc rung động bên ngoài
4. Can thiệp từ bên ngoài
Câu hỏi: Bảng chỉ mục loại K{0}}của đầu dò cặp nhiệt điện dạng kim có tương ứng với nhiệt độ thực tế không?
Nếu lực điện động của cặp nhiệt điện thu được khi nhiệt độ của cực tham chiếu không bằng 0 độ, thì giá trị millivolt tương ứng với nhiệt độ của cực tham chiếu phải được tìm ra từ bảng tốt nghiệp theo yêu cầu của định luật nhiệt độ trung gian của cặp nhiệt điện, sau đó được sử dụng để thêm tham chiếu Giá trị millivolt của cặp nhiệt điện thu được khi nhiệt độ cuối không phải là 0 độ và cuối cùng nhiệt độ cuối làm việc tương ứng được tìm thấy trong bảng tốt nghiệp bằng kết quả được thêm vào.
Quá trình sử dụng định luật nhiệt độ trung gian của cặp nhiệt điện này là quá trình bù nhiệt độ cuối{0}}lạnh của cặp nhiệt điện.
Chú phổ biến: đầu dò cặp nhiệt điện kim, nhà sản xuất đầu dò cặp nhiệt điện kim Trung Quốc, nhà cung cấp, nhà máy

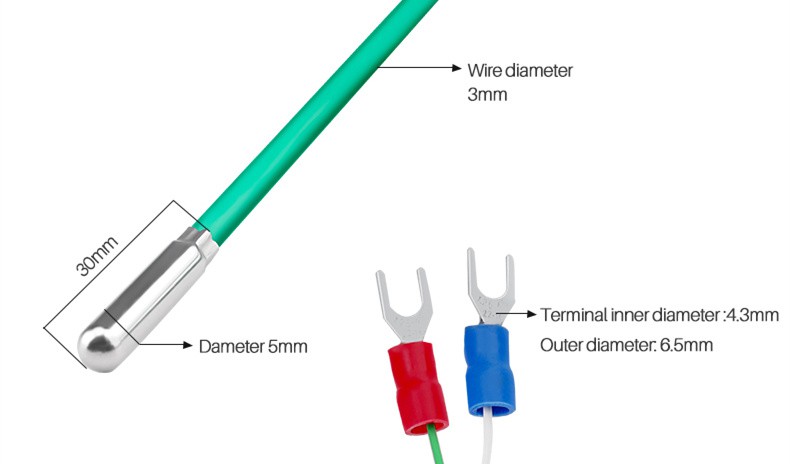

Thông số kỹ thuật cặp nhiệt điện loại K-
| Người mẫu | Tên sản phẩm | Chất liệu dây | Đường da | Đường kính dây (MM) |
Thông số lõi dây | chiều dài (MM) |
Điểm tốt nghiệp | Nhiệt độ ứng dụng thực tế ( bằng cấp ) |
dây dẫn nhiệt | Vật liệu dẫn nhiệt | Kích thước dây dẫn nhiệt (MM) |
Chất liệu hạt | Chủ đề | Kích thước đai ốc | Thiết bị đầu cuối kết nối | Kích thước thiết bị đầu cuối kết nối (MM) |
Chất liệu mùa xuân | Kích thước mùa xuân (đường kính ngoài * chiều dài MM) |
Cách nhiệt/không{0}}cách nhiệt |
| TS-L0530-05 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | bện thép không gỉ | 2*3 | 7*0.2 | 500 | K | 0-250 | Ống đầu | thép không gỉ 304 | 5*0.3*30 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TS-L0530-10 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | bện thép không gỉ | 2*3 | 7*0.2 | 1000 | K | 0-250 | Ống đầu | thép không gỉ 304 | 5*0.3*30 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TS-L0530-15 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | bện thép không gỉ | 2*3 | 7*0.2 | 1500 | K | 0-250 | Ống đầu | thép không gỉ 304 | 5*0.3*30 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TS-L0530-20 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | bện thép không gỉ | 2*3 | 7*0.2 | 2000 | K | 0-250 | Ống đầu | thép không gỉ 304 | 5*0.3*30 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TS-L0540-05 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | bện thép không gỉ | 2*3 | 7*0.2 | 500 | K | 0-250 | Ống đầu | thép không gỉ 304 | 5*0.3*40 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TS-L0540-10 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | bện thép không gỉ | 2*3 | 7*0.2 | 1000 | K | 0-250 | Ống đầu | thép không gỉ 304 | 5*0.3*40 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TS-L0540-15 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | bện thép không gỉ | 2*3 | 7*0.2 | 1500 | K | 0-250 | Ống đầu | thép không gỉ 304 | 5*0.3*40 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TS-L0540-20 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | bện thép không gỉ | 2*3 | 7*0.2 | 2000 | K | 0-250 | Ống đầu | thép không gỉ 304 | 5*0.3*40 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TR-L0530-05 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | gel silic | 3 | 7*0.2 | 500 | K | 0-200 | Ống đầu | thép không gỉ 304 | 5*0.3*30 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TR-L0530-10 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | gel silic | 3 | 7*0.2 | 1000 | K | 0-200 | Ống đầu | thép không gỉ 304 | 5*0.3*30 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TR-L0530-15 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | gel silic | 3 | 7*0.2 | 1500 | K | 0-200 | Ống đầu | thép không gỉ 304 | 5*0.3*30 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TR-L0530-20 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | gel silic | 3 | 7*0.2 | 2000 | K | 0-200 | Ống đầu | thép không gỉ 304 | 5*0.3*30 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TR-L0540-05 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | gel silic | 3 | 7*0.2 | 500 | K | 0-200 | Ống đầu | thép không gỉ 304 | 5*0.3*40 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TR-L0540-10 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | gel silic | 3 | 7*0.2 | 1000 | K | 0-200 | Ống đầu | thép không gỉ 304 | 5*0.3*40 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TR-L0540-15 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | gel silic | 3 | 7*0.2 | 1500 | K | 0-200 | Ống đầu | thép không gỉ 304 | 5*0.3*40 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt | |||||
| TR-L0540-20 | Loại đầu dò K{0}}loại cặp nhiệt điện | KX niken crom niken silic | gel silic | 3 | 7*0.2 | 2000 | K | 0-200 | Ống đầu | thép không gỉ 304 | 5*0.3*40 | Phuộc SV màu đỏ và xanh | 20*6.5/4.3*0.5 | không{0}}cách nhiệt |
